Kamis, 13 Desember 2012
VIDEO ALAT PENGHANGAT RUANGAN
Ini video merupakan alat dari pemanas/penghangat ruangan
Berikut Ini adalah Link Video Penghangat Ruangan http://www.youtube.com/watch?v=SisyWAESKHM&feature=youtu.be
Selamat Menyaksikan....:)
Berikut Ini adalah Link Video Penghangat Ruangan http://www.youtube.com/watch?v=SisyWAESKHM&feature=youtu.be
Selamat Menyaksikan....:)
Minggu, 02 Desember 2012
Alat Penghangat Ruangan Untuk Telur
Alat Penghangat Ruangan Untuk Telur
Menggunakan sensor LM35 untuk mendeteksi suhu ruangan, bohlam digunakan untuk menaikkan suhu ruangan, dan kipas digunakan agar ruangan tidak overheat. Digunakan juga arduino dan rangkaian control untuk mengatur lampu dan kipas.
Berikut program arduinonya :
float sensor;
const int kipas =13;
const int lampu=12;
const int setpoint1=40;
const int setpoint2=50;
void setup()
{
Serial.begin(9600);
pinMode(kipas,OUTPUT);
pinMode(lampu,OUTPUT);
}
void loop()
{
int sensor=analogRead(A0);
sensor=(5.0 * sensor * 100.0) / 1024.0;
Serial.print(" suhu ruang= ");
Serial.println((int) sensor,DEC);
delay(500);
if (sensor < setpoint1)
{
digitalWrite(kipas,LOW);
digitalWrite(lampu,LOW);
}
if(sensor > setpoint2)
{
digitalWrite(kipas,HIGH);
digitalWrite(lampu,HIGH);
}
}
Menggunakan sensor LM35 untuk mendeteksi suhu ruangan, bohlam digunakan untuk menaikkan suhu ruangan, dan kipas digunakan agar ruangan tidak overheat. Digunakan juga arduino dan rangkaian control untuk mengatur lampu dan kipas.
Berikut program arduinonya :
float sensor;
const int kipas =13;
const int lampu=12;
const int setpoint1=40;
const int setpoint2=50;
void setup()
{
Serial.begin(9600);
pinMode(kipas,OUTPUT);
pinMode(lampu,OUTPUT);
}
void loop()
{
int sensor=analogRead(A0);
sensor=(5.0 * sensor * 100.0) / 1024.0;
Serial.print(" suhu ruang= ");
Serial.println((int) sensor,DEC);
delay(500);
if (sensor < setpoint1)
{
digitalWrite(kipas,LOW);
digitalWrite(lampu,LOW);
}
if(sensor > setpoint2)
{
digitalWrite(kipas,HIGH);
digitalWrite(lampu,HIGH);
}
}
Aplikasi Sensor Photodiode
Aplikasi Sensor Photodiode
Sensor photodiode untuk mendeteksi apakah langit
cerah atau mendung,, jika langit mendung maka korden akan membuka, begitupun
sebaliknya.
Magic Lamp
Magic Lamp
APLIKASI PERALATAN MENGGUNAKAN LDR
Berikut ini salah satu contoh penggunaan sensor cahaya LDR yang bisa kita buat dengan mudah.
alat
ini diberi nama dengan magic lentera, fungsinya hampir sama dengan
emergency lamp, tapi dengan sedikit modifikasi alat ini jadi memiliki
fungsi yang lebih baik dan efisien. Magic lentera adalah sebuah
modifikasi dari mangkok lampu( tempat menyimpan bola lampu ) ditambah
dengan fungsi emergency lamp yang dapat otomatis menyala pada saat lampu
utama mati, namun pada emergency lamp ini dilengkapi juga dengan sensor
sehingga jika ruangan atau area disekitar lampu dalam keadaan terang,
maka lampu ini tidak akan menyala, dan sebaliknya jika listrik AC(PLN)
mati dan area sekitar dalam keadaan gelap, maka lampu akan otomatis
menyala. Magic lamp ini menggunakan beberapa buah LED ultra bright yang
dapat menyala sangat terang dengan daya yang kecil dan baterai 9 volt
yang dapat bertahan cukup lama dan bisa di isi ulang jika telah habis.
Magic lentera juga dilengkapi dengan saklar on/off untuk menghemat
energi jika memang tidak digunakan. Magic lentera terbuat dari bahan dan
komponen yang mudah di dapat dan sebagian bahanya adalah barang bekas,
seperti case atau tempat lampu terbuat dari bahan tempat CD yang tidak
terpakai. Dan berikut komponen untuk membuat rangkaian magic lamp, untuk
nilai dari tiap komponennya silakan lihat gambar schematics :
- Relay
- Sensor LDR
- IC comparator
- LED ultra bright
- Mangkok lampu ( tempat bola lampu )
Semua bahan ini di jual dengan harga murah di pasaran Indonesia.
Berikut gambar schematics ( rangkaian dari magic lamp )
Alat Kebersihan
Kebiasaan untuk membersihkan sepatu sebelum memasuki ruangan perlu ditingkatkan, oleh karena itu
kami mempunyai ide untuk membuat alat dibawah ini.
Cara Kerjanya adalah sebagai berikut:
Jika keset tidak diinjak dan orang yang langsung masuk mengenai
sensor photoelectric, sehingga sensor photoelectric aktif dan rekaman “TOLONG
BERSIHKAN KAKI MU DULU’’ akan berbunyi.
dibawah keset diberi sensor tekanan untuk meriset sensor photoelectric (mematikan sementara sensor photoelectric).
dibawah keset diberi sensor tekanan untuk meriset sensor photoelectric (mematikan sementara sensor photoelectric).
Alat Penghitung Mobil
Mobil yang akan masuk ke parking area akan terkena sensor photoelectric yang akan mengaktifkan motor, sehingga pintu terbuka dan akan memberikan data jumlah mobil yang masuk.
Pintu diberi delay, agar pintu tidak langsung menutup saat mobil sudah melewati sensor sepenuhnya.
Sensor photoelectric ini menggunakan metode Through-beam.
Mobil yang akan masuk ke parking area akan terkena sensor photoelectric yang akan mengaktifkan motor, sehingga pintu terbuka dan akan memberikan data jumlah mobil yang masuk.
Pintu diberi delay, agar pintu tidak langsung menutup saat mobil sudah melewati sensor sepenuhnya.
Sensor photoelectric ini menggunakan metode Through-beam.
Minggu, 28 Oktober 2012
Tugas Sensor Rotary Encoder Absolut
Di Bawah ini adalah kode binary Gray untuk mempresentasikan rotary encoder 5 bit. Di sini kita menggunakan encoder absolut.
Konstruksi absolut rotary encoder menghasilkan kode digital yang unik/khas untuk masing-masing beda sudut poros. Plat baja dipotong dengan bentuk tertentu kemudian ditempelkan ke piringan/cakram dengan penyekat dimana terpasang kuat dengan poros (shaft). Saat piringan berputar, beberapa kontaknya menyentuh plat baja, dan kontak yang lain tak menyentuh plat (yang berlubang). Plat baja tersebut terhubung dengan sumber arus listrik, dan masing-masing kontak terhubung ke sensor elektrik. Bentuk potongan plat baja tersebut dirancang sedemikian rupa sehingga memungkinkan masing-masing posisi poros membentuk kode biner yang unik dimana beberapa kontak terhubung ke sumber arus (switch ON) dan yang lain tak terhubung (switch OFF). Kode tersebut dapat dibaca oleh peralatan kontrol seperti mikroprosesor atau mikrokontroler, untuk menerjemahkan sudut dari poros. Berikut ini contoh absolut encoder 5 bit.
Konstruksi absolut rotary encoder menghasilkan kode digital yang unik/khas untuk masing-masing beda sudut poros. Plat baja dipotong dengan bentuk tertentu kemudian ditempelkan ke piringan/cakram dengan penyekat dimana terpasang kuat dengan poros (shaft). Saat piringan berputar, beberapa kontaknya menyentuh plat baja, dan kontak yang lain tak menyentuh plat (yang berlubang). Plat baja tersebut terhubung dengan sumber arus listrik, dan masing-masing kontak terhubung ke sensor elektrik. Bentuk potongan plat baja tersebut dirancang sedemikian rupa sehingga memungkinkan masing-masing posisi poros membentuk kode biner yang unik dimana beberapa kontak terhubung ke sumber arus (switch ON) dan yang lain tak terhubung (switch OFF). Kode tersebut dapat dibaca oleh peralatan kontrol seperti mikroprosesor atau mikrokontroler, untuk menerjemahkan sudut dari poros. Berikut ini contoh absolut encoder 5 bit.
Sabtu, 06 Oktober 2012
LAMPU OTOMATIS
Alat ini menggunakan Sensor Gerak PIR-AR100A.
Saklar lampu ON OFF anda dengan sensor Gerak PIR-AR100A. Lampu akan otomatis hidup ketika ada orang di ruangan dan otomatis mati ketika tidak ada orang di dalam ruangan.Lebih hemat listrik,lebih efektif, Sangat Cocok untuk lampu Kamar mandi Alat ini berfungsi sebagai pengganti saklar On/Off yg sering terpasang di tembok untuk mematikan/menghidupkan lampu.
Cara Kerja :
Alat ini mendeteksi panas dari mahluk hidup di suatu area/ruangan ( PIR=Pasif Infra red).
Ketika terdeteksi adanya manusia, di area sensor,maka akan mengaktifkan lampu di dalam ruangan.
Dan ketika kita meninggalkan ruangan,setelah 30 detik sensor AR-100A akan mematikan lampu secara otomatis.
Sensor hanya berfungsi pada saat ruangan gelap/malam hari.karena Alat ini dilengkapi juga dengan Sensor cahaya,ketika ada cahaya terang,baik dari matahari atau dari lampu yg langsung ke arah sensor, maka sensor tidak berfungsi. Hal ini membuat lebih hemat listrik.
Ketika terdeteksi adanya manusia, di area sensor,maka akan mengaktifkan lampu di dalam ruangan.
Dan ketika kita meninggalkan ruangan,setelah 30 detik sensor AR-100A akan mematikan lampu secara otomatis.
Sensor hanya berfungsi pada saat ruangan gelap/malam hari.karena Alat ini dilengkapi juga dengan Sensor cahaya,ketika ada cahaya terang,baik dari matahari atau dari lampu yg langsung ke arah sensor, maka sensor tidak berfungsi. Hal ini membuat lebih hemat listrik.
Aplikasi alat ini:
1.Cocok di area tangga,teras,kamar mandi
2.Dapat juga di fungsikan sebagai shock terapi pencuri yg kaget ketika mendekat ke rumah anda dan berada di area sensor,lampu akan hidup.
3.Cocok untuk tangga darurat,dimana lampu hanya hidup ketika ada orang lewat tangga tersebut.
Keuntungan:
1.Hemat energi
2.Instalasi mudah,tidak perlu merubah kabel yang ada
3.Tahan lama,karena secara umum tidak bersentuhan langsung dengan pengguna
4.Dapat di aplikasikan di rumah,kantor dan ruangan2 lainnya.
5.area sensor/Sudut sensor lebar memudahkan untuk mengaplikasikannya.
1.Cocok di area tangga,teras,kamar mandi
2.Dapat juga di fungsikan sebagai shock terapi pencuri yg kaget ketika mendekat ke rumah anda dan berada di area sensor,lampu akan hidup.
3.Cocok untuk tangga darurat,dimana lampu hanya hidup ketika ada orang lewat tangga tersebut.
Keuntungan:
1.Hemat energi
2.Instalasi mudah,tidak perlu merubah kabel yang ada
3.Tahan lama,karena secara umum tidak bersentuhan langsung dengan pengguna
4.Dapat di aplikasikan di rumah,kantor dan ruangan2 lainnya.
5.area sensor/Sudut sensor lebar memudahkan untuk mengaplikasikannya.
Jumat, 05 Oktober 2012
Alat Penghitung Pengunjung Supermarket
Alat Penghitung Pengunjung Supermarket
Alat ini digunakan
atau di letakkan di pintu masuk Supermarket untuk menghitung pengunjung
Supermarket. Aat ini menggunakan dua sensor, yaitu Sensor Tekanan dan Sensor
Photoelektrik. Sensor Tekanan digunakan sebagai input pertama (Iput A) dan
Sensor Photoelektrik digunakan sebagai input kedua ( Input B ). Sensor Tekanan
diletakan dibawah Keset, sedangkan Sensor Photoelektrik diletakan di dekat
pintu setelah Sensor Tekanan. Untuk alat penghitung pengunjung menggunakan
Counter.
Cara kerja dari
sistem atau alat di atas adalah sebagai berikut :
Orang yang akan berkunjung ke Supermarket akan menginjak Keset yang
dimana terdapat sensor tekanan dalam Keset sehingga sensor tekanan aktif
sebagai input A. Setelah menginjak Keset orang akan melewati sensor
Photoelektrik yang diletakan di depan pintu masuk Supermarket kemudian Counter
akan mulai menghitung. Counter yang digunakan sebagai penghitung
pengunjung akan bekerja atau menghitung dengan syarat input A aktif
kemudian Input B aktif. Tetapi jika syarat tersebut tidaak terpenuhi maka
Counter tidak akan bekerja. Sebagai contoh jika hanya menginjak Keset tetapi
tidak melewati sensor Photoelektrik atau sebaliknya tidak akan menghitung.
Counter juga tidak akan bekerja atau menghitung jika orang atau pengunjung
keluar dari supermarket,karena kalau keluar dari supermarket pengunjung akan
melewati Sensor Photoelektrik dahulu kemudian menginjak Keset jadi tikan akan
bisa mengaktifkan Counter (input B aktif kemudian input A baru aktif ).(111113006)
Senin, 01 Oktober 2012
Switch and Sensor
Switch and Sensor
1. Push Button Switch
Elemen sinyal input diperlukan untuk memungkinkan sebuah sistem kontrol dinyalakan. Yang paling umum dipakai adalah sakelar tekan (Push-button switch). Disebut sakelar tekan karena untuk mengalirkan sinyal, mengaktuasikannya dengan menekan tombol atau sakelar. Simbol yang digunakan:
2. Latching Push-button switch

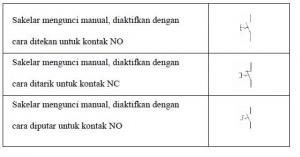

Sakelar ini diaktuasikan/diaktifkan dengan tombol yang mengunci secara mekanik. Untuk mengembalikan ke posisi semula (posisi tidak aktif) maka sakelar ini harus ditekan lagi. Penunjukkan aktuasi: I tanda mengaktifkan, O tanda untuk mengembalikan ke posisi sebelum bekerja. Simbol-simbol yang digunakan adalah :
3. Limit Switch
Limit Switch adalah bagian integral dari sistem kontrol yang berfungsi layaknya switch biasa. Bedanya adalah limit switch digerakkan oleh suatu mekanis yang biasa digunakan untuk keperluan start, stop, actuator assembly dan internal contact. Hoising melindungi internal contact sehingga kokoh dan tahan ledakan. Sedangkan aktuatornya dapat bermacam-macam bentuk sesuai dengan kebutuhan antara lain yaitu bentuk rotary, level dan lain-lain. Kontaknya biasa normally open (NO) dan normally close (NC).
Bila pembatas dari sebuah mesin menekan roller dari limit switch, maka limit switch itu akan ON atau OFF. Beberapa macam tipe dari limit switch dibuat dengan tujuan untuk memperoleh cara penempatan limit switch. Macam-macam dari tipe ini disesuaikan dengan pergerakan suatu mesin, suatu kekuatan mekanis.
4. Sensor Magnet / Reed Switch
Disebut juga Relay buluh, adalah alat yang akan terpengaruh medan magnet dan akan memberikan perubahan kondisi pada output. Seperti layaknya saklar dua kondisi (on/off) yang digerakkan oleh adanya medan magnet di sekitarnya. Biasanya sensor ini dikemas dalam bentuk kemasan yang hampa dan bebas dari debu, kelembaban, asap ataupun uap.
Reedswitch sama seperti Relay, magnet permanen digunakan sebagai ganti wire coil. Ketika magnet berada jauh maka dalam keadaan terbuka tetapi ketika magnet berada dekat maka dalam keadaan tertutup.
5. Sensor Induktif
Sensor Induktif berfungsi untuk mendeteksi objek besi/metal. Meskipun terhalang oleh benda non-besi sensor akan tetap dapat mendeteksi selama dalam jangkauannya. Jika sensor mendeteksi adanya besi di area sensingnya maka kondisi output akan berubah. Sensor ini dapat menggantikan limit switch/ sakelar mekanikal yang merupakan teknologi lama.
Sensor induktif menggunakan koil ( Induktor ) untuk membangkitkan
frekuensi tinggi di medan magnet. Jika di sana objek metal dekat dengan
medan magnet, aliran arus ada pada objek. Hasil dari aliran arus
membangun medan magnet baru itu dengan menentang medan magnet yang asli.
Pengaruhnya dapat menganti induktansi dari koil di sensor induktif.
Dengan mengukur induktansi sensor bisa ditentukan ketika metal telah
semakin dekat.
6. Sensor Kapasitif
Sensor kapasitf akan mendeteksi semua objek yang ada dalam jarak sensingnya baik metal maupun non-metal. Misal untuk pendeteksian level tangki biji plastik, atau mendeteksi ada atau tidaknya bahan dalam sebuah saluran.
Sensor kapasitif bisa untuk mendeteksi banyak material dengan jarak dekat, kira-kira beberapa centimeter. Sensor dari plat dan jarak antara mereka ditetapkan. Tetapi ketetapan elektrik dari keliling ruang mereka akan berunah sebagai perbedaan material yang dekat dengan sensor. Sebagai ilustrasi dari sensor kapasitif ditunjukkan dari gambar dibawah. Medan osilasi digunakan untuk menentukan kapasitansi dari plat. Ketika ini ditukarkan sensitifitas output dari sensor adalah aktif.
Jarak dan akurasi dari sensor ditentukan sebagian besar dari ukuran. Luasnya sensor bisa mempunyai diameter beberapa centimeter. Lebih kecil bisa kurang dari 5 cm tepat dan mempunyai jarak yang pendek akan lebih akurat.
7. Sensor Optik
Sensor cahaya telah digunakan berabad – abad ,awalnya photocell yang digunakan untuk aplikasi seperti membaca trak audio di gerakan gambar. Tetapi optik moderen sensor lebih canggih. Sensor optik memerlukan kedua dari sumber cahaya yaitu emitter dan detektor. Emitter akan menghasilkan sorotan cahaya yang terlihat dan tak terlihat spectrum digunakan led dan dioda laser.
Detektor dibentuk tipe dengan photodiode dan phototransistor. Emiter dan detektor dengan posisi tertentu dengan adanya objek akan terblok atau sorotan reflek ketika hadir. Dasar sensor optic ditunjukkan pada Gambar 3.16
Dari gambar sorotan cahaya dihasilkan di kiri, hasil fokus adalah lensa. Sorotan di bagian detektor akan mengindikasikan objek ada. Gelombang osilasi cahaya digunakan, jadi sensor bisa menyaring keluar cahaya normal diruangan. Cahaya dari emitter ketika dinyalakan atau dimatikan dalam set frekuensi. Ketika detektor menerima cahaya, diperiksa agar lebih yakin itu frekuensi yang sama. Jika cahaya sedang diterima di frekuensi kanan sorotan akan putus. Frekunsi dari osilasi dalam hasil Khz dan terlalu capat untuk dilihat. Efek samping dari metoda frekuensi adalah sensor bisa digunakan daya yang rendah di jarak yang jauh.
Elemen sinyal input diperlukan untuk memungkinkan sebuah sistem kontrol dinyalakan. Yang paling umum dipakai adalah sakelar tekan (Push-button switch). Disebut sakelar tekan karena untuk mengalirkan sinyal, mengaktuasikannya dengan menekan tombol atau sakelar. Simbol yang digunakan:
2. Latching Push-button switch
Sakelar ini diaktuasikan/diaktifkan dengan tombol yang mengunci secara mekanik. Untuk mengembalikan ke posisi semula (posisi tidak aktif) maka sakelar ini harus ditekan lagi. Penunjukkan aktuasi: I tanda mengaktifkan, O tanda untuk mengembalikan ke posisi sebelum bekerja. Simbol-simbol yang digunakan adalah :
3. Limit Switch
Limit Switch adalah bagian integral dari sistem kontrol yang berfungsi layaknya switch biasa. Bedanya adalah limit switch digerakkan oleh suatu mekanis yang biasa digunakan untuk keperluan start, stop, actuator assembly dan internal contact. Hoising melindungi internal contact sehingga kokoh dan tahan ledakan. Sedangkan aktuatornya dapat bermacam-macam bentuk sesuai dengan kebutuhan antara lain yaitu bentuk rotary, level dan lain-lain. Kontaknya biasa normally open (NO) dan normally close (NC).
Bila pembatas dari sebuah mesin menekan roller dari limit switch, maka limit switch itu akan ON atau OFF. Beberapa macam tipe dari limit switch dibuat dengan tujuan untuk memperoleh cara penempatan limit switch. Macam-macam dari tipe ini disesuaikan dengan pergerakan suatu mesin, suatu kekuatan mekanis.
4. Sensor Magnet / Reed Switch
Disebut juga Relay buluh, adalah alat yang akan terpengaruh medan magnet dan akan memberikan perubahan kondisi pada output. Seperti layaknya saklar dua kondisi (on/off) yang digerakkan oleh adanya medan magnet di sekitarnya. Biasanya sensor ini dikemas dalam bentuk kemasan yang hampa dan bebas dari debu, kelembaban, asap ataupun uap.
Reedswitch sama seperti Relay, magnet permanen digunakan sebagai ganti wire coil. Ketika magnet berada jauh maka dalam keadaan terbuka tetapi ketika magnet berada dekat maka dalam keadaan tertutup.
5. Sensor Induktif
Sensor Induktif berfungsi untuk mendeteksi objek besi/metal. Meskipun terhalang oleh benda non-besi sensor akan tetap dapat mendeteksi selama dalam jangkauannya. Jika sensor mendeteksi adanya besi di area sensingnya maka kondisi output akan berubah. Sensor ini dapat menggantikan limit switch/ sakelar mekanikal yang merupakan teknologi lama.
6. Sensor Kapasitif
Sensor kapasitf akan mendeteksi semua objek yang ada dalam jarak sensingnya baik metal maupun non-metal. Misal untuk pendeteksian level tangki biji plastik, atau mendeteksi ada atau tidaknya bahan dalam sebuah saluran.
Sensor kapasitif bisa untuk mendeteksi banyak material dengan jarak dekat, kira-kira beberapa centimeter. Sensor dari plat dan jarak antara mereka ditetapkan. Tetapi ketetapan elektrik dari keliling ruang mereka akan berunah sebagai perbedaan material yang dekat dengan sensor. Sebagai ilustrasi dari sensor kapasitif ditunjukkan dari gambar dibawah. Medan osilasi digunakan untuk menentukan kapasitansi dari plat. Ketika ini ditukarkan sensitifitas output dari sensor adalah aktif.
Jarak dan akurasi dari sensor ditentukan sebagian besar dari ukuran. Luasnya sensor bisa mempunyai diameter beberapa centimeter. Lebih kecil bisa kurang dari 5 cm tepat dan mempunyai jarak yang pendek akan lebih akurat.
7. Sensor Optik
Sensor cahaya telah digunakan berabad – abad ,awalnya photocell yang digunakan untuk aplikasi seperti membaca trak audio di gerakan gambar. Tetapi optik moderen sensor lebih canggih. Sensor optik memerlukan kedua dari sumber cahaya yaitu emitter dan detektor. Emitter akan menghasilkan sorotan cahaya yang terlihat dan tak terlihat spectrum digunakan led dan dioda laser.
Detektor dibentuk tipe dengan photodiode dan phototransistor. Emiter dan detektor dengan posisi tertentu dengan adanya objek akan terblok atau sorotan reflek ketika hadir. Dasar sensor optic ditunjukkan pada Gambar 3.16
Dari gambar sorotan cahaya dihasilkan di kiri, hasil fokus adalah lensa. Sorotan di bagian detektor akan mengindikasikan objek ada. Gelombang osilasi cahaya digunakan, jadi sensor bisa menyaring keluar cahaya normal diruangan. Cahaya dari emitter ketika dinyalakan atau dimatikan dalam set frekuensi. Ketika detektor menerima cahaya, diperiksa agar lebih yakin itu frekuensi yang sama. Jika cahaya sedang diterima di frekuensi kanan sorotan akan putus. Frekunsi dari osilasi dalam hasil Khz dan terlalu capat untuk dilihat. Efek samping dari metoda frekuensi adalah sensor bisa digunakan daya yang rendah di jarak yang jauh.
