Kamis, 13 Desember 2012

VIDEO ALAT PENGHANGAT RUANGAN

Ini video merupakan alat dari pemanas/penghangat ruangan


Berikut Ini adalah Link Video Penghangat Ruangan http://www.youtube.com/watch?v=SisyWAESKHM&feature=youtu.be

Selamat Menyaksikan....:)







Minggu, 02 Desember 2012

Alat Penghangat Ruangan Untuk Telur

Alat Penghangat Ruangan Untuk Telur
Menggunakan sensor LM35 untuk mendeteksi suhu ruangan, bohlam digunakan untuk menaikkan suhu ruangan, dan kipas digunakan agar ruangan tidak overheat. Digunakan juga arduino dan rangkaian control untuk mengatur lampu dan kipas.
Berikut program arduinonya :

float sensor;
const int kipas =13;
const int lampu=12;
const int setpoint1=40;
const int setpoint2=50;
void setup()
{
Serial.begin(9600);
pinMode(kipas,OUTPUT);
 pinMode(lampu,OUTPUT);
}
void loop()
{
  int sensor=analogRead(A0);
  sensor=(5.0 * sensor * 100.0) / 1024.0;
  Serial.print(" suhu ruang= ");
  Serial.println((int) sensor,DEC);
  delay(500);
  if (sensor < setpoint1)
  {
    digitalWrite(kipas,LOW);
    digitalWrite(lampu,LOW);
  }
  if(sensor > setpoint2)
  {
    digitalWrite(kipas,HIGH);
    digitalWrite(lampu,HIGH);
  }
}





Aplikasi Sensor Photodiode



Aplikasi Sensor Photodiode
Sensor photodiode untuk mendeteksi apakah langit cerah atau mendung,, jika langit mendung maka korden akan membuka, begitupun sebaliknya.

Magic Lamp

Magic Lamp
APLIKASI PERALATAN MENGGUNAKAN LDR

Berikut ini salah satu contoh penggunaan sensor cahaya LDR yang bisa kita buat dengan mudah.
alat ini diberi nama dengan magic lentera, fungsinya hampir sama dengan emergency lamp, tapi dengan sedikit modifikasi alat ini jadi memiliki fungsi yang lebih baik dan efisien. Magic lentera adalah sebuah modifikasi dari mangkok lampu( tempat menyimpan bola lampu ) ditambah dengan fungsi emergency lamp yang dapat otomatis menyala pada saat lampu utama mati, namun pada emergency lamp ini dilengkapi juga dengan sensor sehingga jika ruangan atau area disekitar lampu dalam keadaan terang, maka lampu ini tidak akan menyala, dan sebaliknya jika listrik AC(PLN) mati dan area sekitar dalam keadaan gelap, maka lampu akan otomatis menyala. Magic lamp ini menggunakan beberapa buah LED ultra bright yang dapat menyala sangat terang dengan daya yang kecil dan baterai 9 volt yang dapat bertahan cukup lama dan bisa di isi ulang jika telah habis. Magic lentera juga dilengkapi dengan saklar on/off untuk menghemat energi jika memang tidak digunakan. Magic lentera terbuat dari bahan dan komponen yang mudah di dapat dan sebagian bahanya adalah barang bekas, seperti case atau tempat lampu terbuat dari bahan tempat CD yang tidak terpakai. Dan berikut komponen untuk membuat rangkaian magic lamp, untuk nilai dari tiap komponennya silakan lihat gambar schematics :

- Relay
- Sensor LDR
- IC comparator
- LED ultra bright
- Mangkok lampu ( tempat bola lampu )

Semua bahan ini di jual dengan harga murah di pasaran Indonesia.
Berikut gambar schematics ( rangkaian dari magic lamp )



Alat Penghitung Benda Untuk di Packing
Alat ini digunakan di industry untuk kerja packing.

Cara Kerjanya :
Jika benda melewati sensor photoelectric , sensor akan aktif dan member masukkan ke counter. Sehingga counter akan menhitung barang yang lewat di konveyor.
Alat Kebersihan

Kebiasaan untuk membersihkan sepatu sebelum memasuki  ruangan perlu ditingkatkan, oleh karena itu kami mempunyai ide untuk membuat alat dibawah ini.
Cara Kerjanya adalah sebagai berikut:
Jika keset tidak diinjak dan orang yang langsung masuk mengenai sensor photoelectric, sehingga sensor photoelectric aktif dan rekaman “TOLONG BERSIHKAN KAKI MU DULU’’ akan berbunyi.
dibawah keset diberi sensor tekanan untuk meriset sensor photoelectric (mematikan sementara sensor photoelectric).

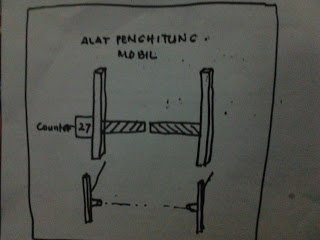

Alat Penghitung Mobil

Mobil yang akan masuk ke parking area akan terkena sensor photoelectric yang akan mengaktifkan motor, sehingga pintu terbuka dan akan memberikan data jumlah mobil yang masuk.
Pintu diberi delay, agar pintu tidak langsung menutup saat mobil  sudah melewati sensor sepenuhnya.
Sensor photoelectric ini menggunakan metode Through-beam.
